Wybór między wariantem UU, CU i CD — jak odwzorować w laboratorium harmonogram narastania obciążeń budowlanych

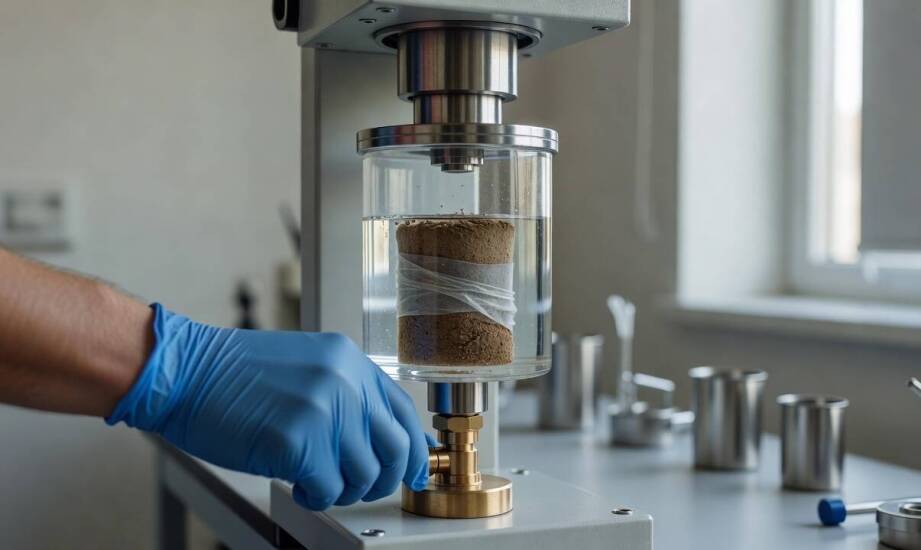

Podłoże gruntowe reaguje w odmienny sposób na gwałtowne narastanie obciążeń niż na powolne, stopniowe dociążanie. Woda uwięziona w porach gruntu spoistego potrzebuje czasu na swobodny odpływ. Przy bardzo szybkich pracach budowlanych prowadzi to do drastycznego wzrostu ciśnienia i chwilowego, często niebezpiecznego spadku wytrzymałości całego masywu. Zjawisko to wymusza ścisłą, kontrolowaną symulację warunków polowych w zamkniętej przestrzeni laboratoryjnej. W naszej praktyce badawczej w BGIS dobieramy odpowiednie scenariusze narastania sił, aby precyzyjnie odwzorować harmonogram prac ziemnych zaplanowany przez wykonawcę. Środowisko inżynierskie korzysta w tym celu z zaawansowanych aparatów trójosiowych, które pozwalają zadać cylindrycznej próbce gruntu ściśle określoną ścieżkę naprężeń. Odpowiednia konfiguracja odpływu wody warunkuje trafność późniejszych obliczeń projektowych.

Wariant UU w modelowaniu krótkotrwałych etapów budowy

Proces wznoszenia wielkogabarytowej konstrukcji nierzadko wymaga błyskawicznego nałożenia ogromnych mas na nienaruszone do tej pory podłoże. Procedura testowa UU, czyli wariant bez wstępnej konsolidacji i bez umożliwienia odpływu wody z porów, stanowi podstawowy model badawczy dla takich krótkotrwałych etapów budowy. Wykorzystując rygorystyczne badania trójosiowe gruntów, specjaliści mogą precyzyjnie wyznaczyć wskaźniki nośności charakterystyczne dla stanu początkowego, zanim nagromadzone ciśnienie porowe zdąży ulec fizycznemu rozproszeniu w głębszych warstwach ziemi.

Próbka gruntu o nienaruszonej strukturze trafia do hermetycznej komory wodnej, w której całkowicie odcina się możliwość drenażu, symulując naturalne zablokowanie odpływu w rzeczywistym, słaboprzepuszczalnym masywie gliniastym. W takich warunkach wytrzymałość gruntu na ścinanie zależy wyłącznie od naprężenia całkowitego, a wynik pomiarów jest niezależny od parametrów efektywnych szkieletu gruntowego. Mechanizmy aparatu wymuszają bardzo szybki przyrost osiowego obciążenia pionowego, doprowadzając do zniszczenia badanej struktury w czasie kilkunastu minut. Otrzymana tą metodą wytrzymałość na ścinanie bez odpływu stanowi kluczowy parametr dla projektantów. Wykorzystuje się ją bezpośrednio do rygorystycznej oceny stateczności głębokich wykopów, potężnych fundamentów tymczasowych czy wysokich nasypów barierowych weryfikowanych tuż po zakończeniu najbardziej intensywnej fazy robót.

Symulacja etapowania robót w badaniach typu CU i CD

Wielkopowierzchniowe inwestycje infrastrukturalne, takie jak wały przeciwpowodziowe czy korpusy kolejowe, rzadko opierają się na jednorazowym dociążeniu terenu. Znacznie częściej realizuje się je w ściśle określonych odstępach czasu, co wymaga wdrożenia laboratoryjnego wariantu CU. Procedura ta zakłada wstępną konsolidację próbki pod zadanym odgórnie ciśnieniem komórkowym, po której następuje mechaniczne ścinanie z zamkniętymi zaworami odpływowymi. Taki specyficzny układ fizyczny odzwierciedla sytuację na rozległym placu budowy, w której wcześniej ustabilizowane podłoże ulega nowemu, gwałtownemu dociążeniu. Dochodzi do tego na przykład podczas błyskawicznego układania kolejnej warstwy masywnego kruszywa drogowego. Rejestracja fluktuacji ciśnienia porowego za pomocą czułych przetworników pozwala wyznaczyć parametry wytrzymałościowe w kategoriach naprężenia efektywnego, które są bezwzględnie konieczne przy analizie pośrednich faz wznoszenia obiektu liniowego.

Ostatecznym etapem życia każdej budowli inżynierskiej pozostaje jej wieloletnia eksploatacja. Wariant badawczy CD, który przewiduje zarówno pełną konsolidację początkową, jak i swobodny odpływ wody podczas całego procesu ścinania, służy jako bezdyskusyjny wzorzec długoterminowej pracy obiektu. Model ten wiernie odzwierciedla docelowy, ustabilizowany układ naprężeń w podłożu, kształtujący się po całkowitym ustaniu procesu geologicznej konsolidacji. Przyrost siły ścinającej w tym teście przebiega niezwykle powoli, nierzadko trwając wiele dni. Dzieje się tak po to, by mikroskopijne nadciśnienie porowe mogło się na bieżąco rozpraszać poprzez otwarte drogi drenażowe. Pozwala to na uzyskanie precyzyjnych parametrów efektywnych, takich jak kąt tarcia wewnętrznego i spójność efektywna.

Rygorystyczne przypisanie poszczególnych faz obciążenia z dokumentacji wykonawczej do konkretnego scenariusza testowego w aparacie laboratoryjnym bezwarunkowo determinuje poprawność założeń inżynierskich. Zaaplikowanie nieodpowiedniego schematu drenażu na etapie badań drastycznie fałszuje późniejszy obraz pracy gruntu, prowadząc do niebezpiecznego niedoszacowania osiadań lub zbędnego przewymiarowania żelbetowych konstrukcji oporowych. Pracując z powierzonymi materiałami w BGIS, analizujemy profil inwestycji i układamy ścieżki badawcze tak, by odpowiadały sekwencji prac ciężkiego sprzętu. Trafny dobór testów trójosiowych chroni budżet inwestora przed nieuzasadnionymi kosztami wzmacniania terenu i gwarantuje fizyczną stabilność oddanego do użytku otoczenia.
